Mis on püsimagnet?

Püsimagneti füüsika definitsioon

Aatomitasandil tekib püsimagnetism magnetdomeenide joondamisest: mikroskoopilised piirkonnad, kus aatomirühmad orienteerivad oma magnetmomente samas suunas. Kui piisav osa neist domeenidest joondub tootmisprotsessiga, mida nimetatakse "magnetiseerimiseks", tekitab materjal praktiliseks kasutamiseks piisavalt tugeva välise magnetvälja.

Kolm peamist omadust määravad püsimagneti jõudluse

Püsimagnetite tüübid materjalide järgi

Tootedisaini puhul on vale magnetmaterjali valimine üks kulukamaid vigu, mida saab teha. Järgmine tekst annab struktureeritud ülevaate kolmest praegu turul saadaolevast domineerivast püsimagnetite kategooriast koos intuitiivsete võrdlevate andmetega, et pakkuda teile materjali valikuprotsessi ajal tugevat tuge.

Neodüüm (NdFeB)

GME tarnib paagutatud neodüüm (NdFeB) magneteid klassides N35–N52, otse tehasest-, OEM/ODM kohandatud kujuga, mis on maailma tugevaim püsimagnetmaterjal.

BHmax vahemik:33–52 MGOe

Max Töötemperatuur:80 kraadi - 200 kraadi

Saadaval hinded:N35–N52, M, H, SH, UH, EH

Vajalik kate:Jah (NiCuNi / epoksü)

Rakendused:EV mootorid, tuuleturbiinid, robootika

MRI kõrval, olmeelektroonika.

Avastage rohkem NdFeB

Samariumi koobalt (SmCo)

GME toodab samarium-koobalti (SmCo) magneteid kosmose-, kaitse- ja puuraukude jaoks, mis nõuavad kompromissitut kõrget{0}}temperatuuri esitus.

(BHmax) Vahemik:16 – 32 MGOe

Maksimaalne töötemperatuur:250 kraadi - 350 kraadi

Saadaolevad hinded:Sm2Co5, Sm2Co17

Katte nõue:Tavaliselt ei vaja katmist

Rakendused:Lennundus, puurkaevu nafta- ja gaasiuuringud, kaitseandurid, satelliidisüsteemid.

Avastage rohkem SmCo

Alnico

GME tarnib Alnico magneteid nii valamise kui ka paagutamise teel.

Maksimaalse energiatoote (BHmax) vahemik:1,5 – 11 MGOe

Maksimaalne töötemperatuur:540 kraadi

Temperatuuri koefitsient (Br):-0,02% kraadi kohta (madalaim)

Tootmisprotsess:Valamine või paagutamine

Rakendused:Kitarrikorgid, kosmoseaparaadid, voolumõõturid,Kõrge{0}}temperatuuri andurid.

Avastage rohkem Alnicot

Kuidas valida õiget püsimagnetmaterjali

Materjali valik on magneti hankimisel kõige olulisem otsus. Vale valik maksab teile ümbertöötamise, garantiinõudeid ja toimivushäireid. Kasutage seda otsustusmaatriksit

Püsimagnetite näited ja tööstuslikud rakendused

Alates igapäevastest tarbeseadmetest kuni kriitiliste tööstussüsteemideni on püsimagnetid tänapäevase maailma liikumise, tajumise ja energia tootmise keskmes.

Nutitelefoni kõlarid

NdFeB ketasmagnetid kõrvaklappides muudavad signaalid heliks.

Kõvakettad

NdFeB kaaremagnetid paigutavad lugemis-/kirjutuspead nanomeetrise täpsusega.

EV veomootorid

Kõrge -klassi NdFeB (SH/UH) kaarmagnetid rootorikoostudes.

Kitarri pikapid

Alnico 2/5 vintage tooni jaoks; NdFeB kaasaegse suure-väljundi jaokst.

Külmiku uste tihendid

Paindlikud ferriitribad säilitavad õhukindla sulgumise ilma riivideta.

Kõrvaklapid ja kõrvaklapid

NdFeB draiverid pakuvad kompaktsel kujul laia sagedusreaktsiooni.

E-Jalgrattarummu mootorid

NdFeB kaarmagnetid vaikse ja tõhusa tõukejõu jaoks.

MagSafe / juhtmevaba laadimine

NdFeB rõngamassiivid täpseks joondamiseks ja jõuülekandeks.

Magnetilised ukselukud

Terasest tassides olevad magnetid tagavad tööriistadeta{0}}turvalise sulgemise.

Elektrilised hambaharjad
NdFeB magnetid vaiksetes harjadeta mootorites.

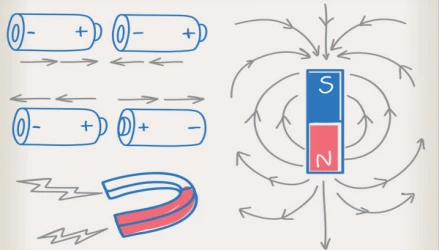

Kuidas püsimagnetid töötavad?

Püsimagnetid töötavad, kuna nende sisemised magnetdomeenid on joondatud. Kui need domeenid osutavad samas üldsuunas, loob materjal enda ümber magnetvälja. See magnetväli võib meelitada ferromagnetilisi materjale ja suhelda teiste magnetväljadega.


Magnetdomeeni teooria ja väljade genereerimine

Iga paaritute elektronidega aatom toimib pisikese magnetdipoolina, mikroskoopilise varrasmagnetina. Enamikus materjalides osutavad need aatomi dipoolid juhuslikesse suundadesse ja tühistavad üksteist, tekitamata netomagnetvälja.

Ferromagnetilistes materjalides (raud, nikkel, koobalt ja nende sulamid) sunnivad kvantmehaanilised vahetusinteraktsioonid naaberaatomite momente paralleelselt joonduma. See joondus moodustab magnetdomeenid: piirkonnad, mille suurus on tavaliselt 10–100 mikromeetrit, kus miljonid aatomid osutavad ühiselt samas suunas.

Enne magnetiseerimist: domeenid on olemas, kuid need osutavad juhuslikes suundades, mille välisväli on null.

Pärast magnetiseerimist: materjali küllastusläve ületav välisväli sunnib domeene joonduma netovälisväljaga, olles tugev ja püsiv.

Kui domeeni seinad on joondatud, ei saa need materjali magnetokristallilise anisotroopia tõttu kergesti oma orientatsiooni muuta. See teebki NdFeB magnetid nii võimsaks: Nd₂Fe₁₄B kristallstruktuuril on erakordselt kõrge anisotroopia energia.

Koertsitiivsuse, remanentsi ja BH kõvera mõistmine

BH kõver on põhiline tööriist püsimagnetite iseloomustamiseks ja võrdlemiseks. Iga magneti andmeleht viitab sellele.

Võrdlused: püsimagnetid vs ajutised magnetid vs elektromagnetid

Kas püsimagnetid kaotavad aja jooksul oma magnetismi?

This is one of the most common questions from engineers specifying magnets for long-life applications. The short answer: a well-specified permanent magnet, properly handled, will retain >95% oma esialgsest voolutihedusest aastakümneid, mõnikord üle 100 aasta.

Demagnetiseerimise neli tõelist põhjust

1. Kõrgendatud temperatuur (kõige tavalisem)

Maksimaalse töötemperatuuri ületamine põhjustab osalise, potentsiaalselt pöördumatu voo kadu. Standardse N-klassi NdFeB maksimaalne nurk on 80 kraadi; EH-aste pikendab seda 200 kraadini. Töötage alati vähemalt 30 kraadi alla nominaalse maksimumi.
2. Vastandlikud magnetväljad

Magneti väljale vastandlikud välised väljad, mis ületavad selle sisemise koertsitiivsuse (Hci), võivad magneti osaliselt või täielikult demagnetiseerida. Seetõttu on kõrged-Hci-klassid (SH, UH, EH) mootorirakendustes kriitilise tähtsusega.
3. Füüsiline šokk ja vibratsioon

Tugev mehaaniline löök võib domeeni seinad paigast välja lüüa. Rohkem muret Alnico (madalam koertsitiivsus) kui NdFeB või SmCo pärast. Käsitsege suuri magneteid (50 mm+) spetsiaalsete eraldustööriistadega.
4. Korrosioon (NdFeB-spetsiifiline)

Katmata NdFeB niiskes või soolases{0}}pihustuskeskkonnas korrodeerub ja kaotab magnetvõime. Määrake alati õige kate (NiCuNi, Epoxy, Gold), lähtudes oma töökeskkonnast.

Kohandatud magneti kuju ja OEM-tootmine

GME toodab kohandatud püsimagneteid 2D/3D joonistest mis tahes kuju, ketta, ploki, rõnga, kaare, süvistatud või täielikult kohandatud profiiliga.

Kuju:Ketas/silindri magnet
Tüüpilised rakendused:Andurid, kõlarid, meditsiiniseadmed, potimagnetid
Saadaval olevad materjalid: NdFeB, SmCo, Alnico, ferriit

Kuju:Plokk/ristkülik magnet
Rakendused:Magnetpadrunid, kinnitusdetailid, mootorisõlmed
Saadaval olevad materjalid:NdFeB, SmCo, Alnico, ferriit

Kuju:Rõngas / rõngakujuline magnet
Rakendused:Laagrid, valjuhääldid, pöörlevad kodeerijad
Saadaval olevad materjalid:NdFeB, SmCo, ferriit

Kuju:Kaar/segmendi magnet
Rakendused:Mootori rootorid, generaatorisõlmed, tuuleturbiinid
Saadaval olevad materjalid:NdFeB, SmCo, ferriit

Kuju:Süvistatud magnet
Rakendused:Mehaaniline kinnitus, mööbel, inventar
Saadaval olevad materjalid:NdFeB, ferriit

Kuju:Kohandatud magnet
Rakendused:2D/3D-joonistuse kohta mis tahes kujundi materjalipiirangute piires
Saadaval olevad materjalid:NdFeB, SmCo

Pinnakatte valikud

NdFeB magnetid vajavad enamikus rakendustes pinnakaitset. Teie valitud kate mõjutab korrosioonikindlust, töötemperatuuri vahemikku, elektrijuhtivust ja maksumust.

Esitage oma nõuded

Kuidas tellida GME-st kohandatud magneteid:

Esitage oma joonis (DXF/STEP/PDF) või kirjeldage oma nõudeid.
Saate materjalisoovituse + DFM-i tagasiside 24 tunni jooksul.
Kinnitage - näidistoodang 15–30 päeva pärast.

Kvaliteedi tagamine: testimine ja vastavusstandardid

GME sisemine QA labor testib iga tootmispartii vastavalt standarditele IEC 60404-5 (koertsitiivsus), IEC 60404-8-1 (remanentsus) ja ASTM A977 (BHmax). Katte töökindlust kontrollitakse ISO 9227 soolapihustustestiga (24–200 tundi olenevalt pinnakatte tüübist) ja ISO 2409 nakke ristlõikega. Kõik mõõtmete andmed logitakse tolerantsiga ±0,05 mm. ISO 9001:2008 sertifikaat. CE ja RoHS dokumentatsioon on saadaval iga standardse tootesarja jaoks.

Jaotises-Protsessi kvaliteedikontrollid

Iga meie Xiameni tehase tootmispartii läbib dokumenteeritud mitmeetapilise{0}}kvaliteedikontrolli protsessi, mitte ainult lõppkontrolli.

Tooraine kontrollimine Iga sissetulev NdFeB ja SmCo sulami partii kontrollitakse enne tootmist XRF koostise analüüsiga. Osakeste suuruse jaotust ja tihedust mõõdetakse pärast-paagutamist, et enne magnetiseerimist veenduda, et partii vastab kvaliteedinõuetele.

Magnetilise jõudluse testimine. See on koht, kus enamik tarnijaid lõikab nurka. GME testib iga tootmispartii, mitte ainult proove, järgmiste parameetrite alusel:

Katte ja töökindluse testimine:Magnet, mis testib magnetiliselt hästi, kuid ebaõnnestub kattekihi delaminatsiooni tõttu, on endiselt defektne toode. GME rakendab järgmisi katte kontrollimise katseid:

Soola pihustustest

Katte adhesioonikatse

Termilise jalgrattasõidu test

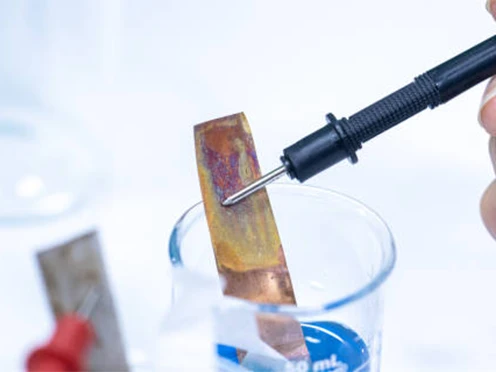

Kõrge õhuniiskuse test

Sertifikaatide ülevaade

CE

RoHS-i testiaruanne

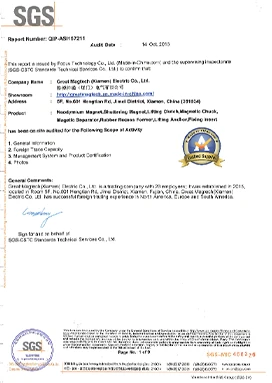

SGS

ISO 14001:2004

ISO 9001:2008

Ohutu käsitsemise ja saatmise juhised tugevate magnetite jaoks

"Tugevad magnetid, eriti neodüüm, nõuavad hoolikat käsitsemist ja nõuetekohast ladustamist, et tagada nii personali kui ka seadmete ohutus.

Kuidas võimsaid neodüümmagneteid ohutult käsitseda

Tugevad NdFeB magnetid võivad põhjustada tõsiseid vigastusi ja seadmeid kahjustada. Järgmised juhised on ohutuks käsitsemiseks kohustuslikud:

Isikukaitse:

✅ Kandke alati nahka

kaardid, kõvakettad ja magnetkandjad (püsiva andmekao oht).

Eraldus- ja käsitsemistehniku ​​kindad, magnetkillud on teravad ja võivad nahka rebida.

✅ Üle N45 klassi või üle 50 mm suuruste magnetite eraldamisel kandke kaitseprille.

✅ Hoidke magnetid südamestimulaatoritest, sisekõrvaimplantaatidest ja muudest elektroonilistest meditsiiniseadmetest (vähemalt 30 cm) eemal.

✅ Hoidke eemal krediitkaartidest, kõvaketastest ja magnetkandjatest (püsiva andmekao oht).

Eraldamise ja käsitsemise tehnika:

❌ Ärge kunagi laske kahel tugeval magnetil kokku klõpsata. Löök võib purustada magnetid ja saata suure kiirusega killud.

✅ Magnetite lahti libistamine, mitte otse tõmbamine, nõuab oluliselt vähem jõudu ja hoiab ära klõpsamise.

✅ Magnetite puhul üle 80 mm: kasutage spetsiaalseid eraldaja tööriistu või lehtpuukiile; ärge kunagi kasutage paljaid käsi.

✅ Hoidke magneteid koos papist või plastikust vahetükkidega üksuste vahel ja eraldi märgistatud kottides või alustel.

Keskkonnahoidlik ladustamine:

Hoida kuivas, kontrollitud temperatuuri-keskkonnas (10–30 kraadi,<60% RH).

Ärge hoidke tugevate vastandlike magnetväljade või suurte ferromagnetiliste struktuuride läheduses.

Hoidke NdFeB magneteid kuni kasutamiseni nende algses korrosioonivastases{0}}pakendis.
