Magnetpadrunid on kõige turvalisem ja lihtsaim viis metallist toorikute kinnitamiseks töötlemiseks. Kvaliteetne magnetpadrun pakub traditsioonilise padruniga võrreldes paremat täpsust. Seega pole üllatav, et paljud tootmisrajatised asendavad oma traditsioonilised padrunid paremate tulemustega magnetpadrunite vastu.
On ilmne, et magnetpadrunid kasutavad toorikute hoidmiseks magnetismi, kuid nende töös on palju keerulisem mehhanism. Töödeldava detaili magnetpadruni kinnitamise ja vabastamise protsess nõuab magnetpadruni erinevate komponentide täpset koordineerimist. Kui soovite enne selle ostmist täielikult mõista, kuidas magnetpadrunid toorikuid hoiavad, siis olete õiges kohas. See artikkel selgitab, kuidas magnetpadrunid toorikuid hoiavad, nii et jätkake lugemist.
1. Erinevat tüüpi magnetpadrunid
Magnetpadruneid on kolme peamist tüüpi ja iga tüüp erineb selle poolest, kuidas see toorikut hoiab ja vabastab. Rääkimata sellest, millist tüüpi magneteid kasutatakse igat tüüpi padrunite sees, on samuti erinev. Seega, kui soovite mõista, kuidas magnetpadrunid toorikuid paigal hoiavad, on oluline kõigepealt mõista magnetpadrunite tüüpe. On kolm peamist tüüpimagnetpadrunidmida müüme GME Magnetis ja enamikus teistes magnetpadrunite tootjates. Need kolm tüüpi hõlmavad järgmist:
1.1 Püsimagnetpadrunid
Sisaldab püsimagneteid, mis ei vaja töötamiseks välist toidet.
1.2 Elektro-püsimagnetpadrunid
Sisaldab püsimagnetit ja elektromagnetit. Seda tüüpi padrun vajab magnetite aktiveerimiseks ja deaktiveerimiseks välist toidet.
1.3 Elektromagnetilised padrunid
Sisaldavad elektromagneteid, mis töötavad ainult siis, kui nad saavad pidevat elektrivoolu.
Nüüd on ilmne, et kõik kolm tüüpi magnetpadrunid hoiavad magnetilisuse põhimõtetel põhinevaid detaile. Igal padrunil on aga oma mehhanism tooriku vabastamiseks ja hoidmiseks.
2. Mis on magnetväli ja kuidas see toorikut padruni küljes hoiab?
Magnetväli on võtmetegur, mis on oluline, et töödeldav detail püsiks kindlalt padruni pinna küljes. Magnetväli eksisteerib magneti ümber väikesel alal, nii et metallist toorik peab maksimaalse hoidejõu tekitamiseks olema magneti lähedal. Kui metallese jõuab magnetpadrunile piisavalt lähedale, et selle magnetväli sellest läbi saaks, joonduvad metalli elektronid magnetvälja suunaga, muutes metalli magnetiks. Selle tulemusena tõmmatakse metallist toorik padruni pinna poole, kus magnetväli on kõige tugevam, ja saab sellega kindlalt ühenduses.
Magnetpadrunitel on magnetpoolused, kuhu magnetväli on kontsentreeritud. Mida rohkem pooluseid magnetpadrunil on ja mida lähemal on need poolused üksteisele paigutatud, seda parem on padruni hoidejõud. Samamoodi, mida sügavamale suudab magnetväli töödeldava detaili sisse tungida, seda tugevam on hoidmine.
3. Kuidas erinevat tüüpi magnetpadrunid toorikuid hoiavad?
Nüüd, kui me teame, millised on erinevad magnetpadrunite tüübid ja magnetvälja mõiste, on aeg vastata põhiküsimusele. Kuidas täpselt magnetpadrunid toorikuid hoiavad? Nagu eespool selgitatud, on olemas kolme erinevat tüüpi magnetpadruneid ja me selgitame allpool igat tüüpi padruneid.
3.1 Püsimagnetpadrunite kasutamine
Püsimagnetpadrunid on kõige elementaarsem magnetpadruni tüüp, mida ei pea toiteallikaga ühendama. Püsimagnetpadruni saate lihtsalt masinale kokku panna ja seda kasutama hakata. Püsimagnetpadrun töödeldavat detaili hoiab ja vabastab, muutes padruni korpuses olevate magnetite joondamist padruni pinnal olevate magnetpoolustega.
Kui peamised magnetid on magnetpadruni pinnaga joondatud, loetakse padrun oma asendiks ja hoiab töödeldavat detaili kindlalt paigal. Niipea, kui hoob keeratakse väljalülitatud asendisse, muutub magnetite ja pooluste joondumine padruni pinnal, toorik vabastatakse.
Püsimagnetpadrunil on ainult sisse- ja väljalülitusfunktsioon ning see ei lase teil padruni tugevust kontrollida.
3.2 Elektropüsimagnetpadrunite kasutamine
Elektropüsivatel magnetpadrunitel on püsimagnet ja elektromagnet, mis töötavad koos magnetvälja tekitamiseks ja tooriku hoidmiseks. Kui elektro-püsimagnetpadrunis olev elektromagnetkomponent saab elektrivoolu, reguleerib see püsimagnetite polaarjoondust ja aktiveerib magnetvälja. Pärast aktiveerimist ei vaja elektro-püsipadrun enam voolu magnetiseerimiseks, kuni on aeg padrun välja lülitada.
Kui elektro-püsipadruni sees olevale elektromagnetile rakendatakse veel üks elektrivool, muudab see magnetpadrunite joonduse ja blokeerib magnetvälja. Ainus kord, kui elektriline püsipadrun toidet vajab, on siis, kui peate töödeldavat detaili kinni hoidma või vabastama.
Tuntud tootja, nagu GME Magnet, kvaliteetne elektriline püsipadrun vajab töötamiseks väga vähe voolu, mistõttu on see kulutõhus.
3.3 Elektromagnetilised padrunid
Nagu nimest nähtub, koosnevad elektromagnetilised padrunid elektromagnetitest, mis vajavad magnetilise hoidejõu tekitamiseks elektrit. Seega on töödeldava detaili hoidmise mehhanism elektromagnetiliste padrunite puhul palju keerulisem võrreldes kahe ülalkirjeldatud teise tüüpi padruniga. Kvaliteetne elektromagnetiline padrun sisaldab raudsüdamikku, mille ümber on ühtlaselt keritud juhtmete mähis, et tagada kontsentreeritud hoidejõud.
Elektromagnetilise padruni tööpõhimõte on voolu läbimine läbi rauasüdamiku mähise, mis muudab raua ajutiselt võimsaks magnetiks. Niikaua kui vool läbib pooli, säilitab elektromagnetiline padrun oma magnetismi. Operaatoril on võimalus juhtida elektromagnetilise padruni mähist läbiva vooluhulka, reguleerides seeläbi hoidetugevust.
Elektromagnetilise padruni demagnetiseerimiseks või väljalülitamiseks peate vaid peatama voolu voolu läbi mähise. Töödeldava detaili saab eemaldada kohe, kui padrun on välja lülitatud.
4. Kuidas mõjutavad magnetpadruni poolused selle hoidejõudu?
Paigutades magnetpadruni poolused teatud paigutustesse, on võimalik muuta seda, kuidas padrun toorikut hoiab. Magnetpadrunid on mõeldud erinevat tüüpi töötlemiseks, sealhulgas treimiseks, freesimiseks, puurimiseks, lihvimiseks, lõikamiseks ja muuks. Iga tüüpi töötlemisrakendus nõuab erinevat tüüpi tooriku hoidejõudu. Siin on mõned erinevat tüüpi magnetpadruni pooluste konfiguratsioonid:
4.1 Paralleelpoolused
Nagu nimigi viitab, on paralleelpoolused konfigureeritud paralleelsete joontega otse padruni pinna all. Seda tüüpi magnetpadrunitel on kogu padruni pinna ulatuses konstantne hoidmisjõud, nii et olenemata sellest, kuhu tooriku kinnitate, saate usaldusväärse kinnituse. See pooluse konfiguratsioon sobib aga ideaalselt teatud tüüpi toorikute, sealhulgas pikkade, lamedate ja ringikujuliste detailide, nagu kettad, latid ja lehed, hoidmiseks.
Kuna paralleelse pooluse konfiguratsiooni korral on hoidejõud kogu padruni pinnal konstantne, ei pea te muretsema õhukese tooriku muutmise pärast. Kui aga üritate hoida ebakorrapärase kujuga toorikuid, ei paku paralleelpooluse konfiguratsioon tugevat hoidejõudu.
4.2 Radiaalsed poolused
Radiaalsete pooluste magnetpadrunid on ümara kujuga ja poolused on paigutatud ringikujuliselt, alustades keskelt ja ulatudes äärepoolseima ringini. Radiaalse poolusega magnetpadruni pooluste paigutus meenutab jalgratta ratta kodaraid. Kuna need magnetpadrunid on ringikujulised ja nende poolused on samuti paigutatud ringikujuliselt, sobivad need ideaalselt silindriliste toorikute hoidmiseks. Radiaalpoolusega magnetpadruneid saate kasutada võllide, torude, hammasrataste ja muude sarnaste toorikute hoidmiseks.
Radiaalpooluselist magnetpadrunit kasutatakse enamasti treipinkide ja pöörlevate lihvimismasinate puhul, kuna need suudavad täpselt hoida silindrilist toorikut treipingi keskel. Neid ei soovitata siiski kasutada lamedate toorikute jaoks, kuna nende kasutamine piirdub treipinkide ja pöörlevate lihvimismasinatega.
4.3 Ruudukujulised poolused
Pooluse konfiguratsiooni osas pakuvad ruudukujulised magnetpadrunid kasutajatele suurimat paindlikkust, kuna need padrunid pakuvad töödeldava detaili ja padruni pooluste vahel kõige rohkem kontakti. Selle tulemusel saavad operaatorid ruudukujulise poolusega magnetpadruni abil hoida suuremaid ja isegi ebakorrapärase kujuga toorikuid.
Seda tüüpi padrunite postide paigutus erineb ka teist tüüpi padrunite omast. Ruudupooluse konfiguratsioonis on põhja- ja lõunapoolused, mis on paigutatud vahelduvate mustritena kogu padruni pinnale. See tekitab kogu pinnal ühtlase hoidejõu, selle asemel et koondada see ühele kohale.
5. Parimad magnetpadrunid igast kategooriast
Nüüdseks teate, kuidas erinevat tüüpi magnetpadrunid toorikuid hoiavad. Oleme käsitlenud ka seda, kuidas õige pooluse konfiguratsiooni valimine on erinevate töötlemisrakenduste jaoks oluline. Siin on iga kategooria parimad magnetpadrunid, et aidata teil valida saadaolevate valikute hulgast parimad magnetpadrunid:
5.1 Parim püsimagnetpadrun

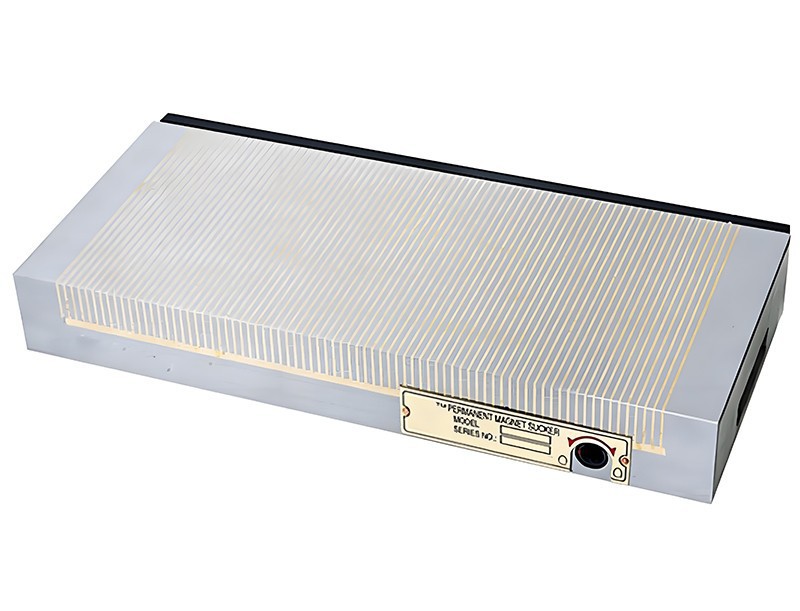

Standardpoolusega püsimagnetpadrun õhukeste või deformeeruvate esemete hoidmiseks. See padrun kasutab paralleelset pooluste paigutust, et tagada ühtlane hoidmisjõud kogu padruni pinnal.
Töötab ilma vooluta ja välistab toorikute juhusliku vabastamise.
Padruni materjal:Süsinikteras
Tüüp:Püsimagnetiline padrun
Omadused
Töödeldava detaili minimaalne magnetiseerimine
Ühtne hoidmisjõud, mis võimaldab hoida õhukesi toorikuid
Korrosioonivaba materjal muudab selle ideaalseks kasutamiseks koos lõikevedelikega
Mitmekülgsed kasutusrakendused töötlemistööstuses
5.2 Suure täpsusega elektro-püsimagnetpadrun
Täppiselektro-püsimagnetpadrun on ülitäpne elektro-püsimagnetpadrun, mis vajab tõhusaks toimimiseks vähe elektrit. selle ainulaadne omadus on tugev hoidejõud tänu magnetpooluste suurele pinnale. tänu oma vastupidavale konstruktsioonile töötab hästi rasketes töötlusrakendustes. Lisaeelisena on ülitäpse elektro-püsimagnetpadruniga kaasas ka pooluste pikendused, et hoida toorikud, mis tuleb kindlas konfiguratsioonis padruni külge kinnitada.
Padruni materjal:Süsinikteras
Tüüp:Elektro-püsimagnetiline padrun
Omadused
Võimaldab pinnale kinnitada isegi värvilisi materjale
50 x 50 mm varda suurus, mis pakub piisavat hoidmisjõudu suuremate toorikute jaoks
Selle magnetvälja läbitungimissügavus 12 mm on ideaalne raskete materjalide jaoks
Kaasas spetsiaalne kontroller, mis tagab padruni täpse töö
6. Millised on magnetpadrunite kasutusalad?
Magnetpadrunitel on töötlemisprotsessis lai valik rakendusi. Siin on, kuidas saate neid padruneid oma tootmisprotsessis kasutada:
6.1 Lihvimine
Lihvimine on oluline töötlemisprotsess, mis tagab lõpptootele sileda viimistluse. See protsess nõuab, et masinad peavad kasutama võimsaid lihvimismasinaid, hoides samal ajal töödeldavat detaili kindlalt kinnitatud, ja magnetpadrunid on lihvimisel usaldusväärne hoidemehhanism.

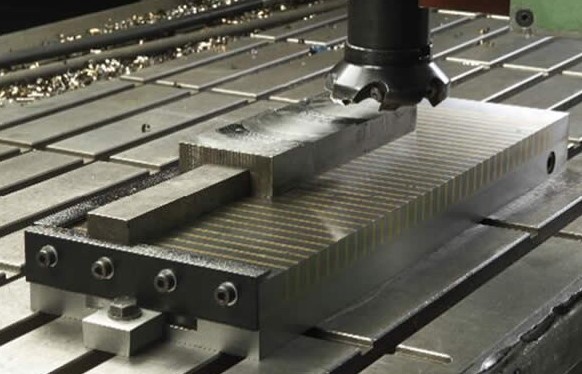

6.2 Freesimine
Freesimine on üks nõudlikumaid töötlemisprotsesse, mis on oluline tooriku vormimiseks ja magnetpadrunid on suurepärane kombinatsioon freespinkide jaoks. Freesimine avaldab töödeldavale detailile suurt jõudu ja magnetpadrunid tagavad lõigete täpsuse.
6.3 Puurimine
Toorikud, mis tuleb kinnitada muude töödeldud osade külge, nõuavad nendesse aukude puurimist. Nende aukude tegemiseks töödeldava detaili sees kasutatakse puurpressi ja magnetpadrunid tagavad, et augud tehakse vastavalt nõutavatele spetsifikatsioonidele.
6.4 CNC töötlemine
CNC-mehaaniline töötlemine on puurimis-, freesi- ja lihvimistoimingute automatiseerimine arvutimasinate abil. CNC-masin töötab kiiresti, kuna see ei vaja inimese sekkumist ja see kiire toimimine on võimalik ainult siis, kui toorik ei liigu. Elektromagnetilisi padruneid saab kasutada CNC-masinatega ja need tagavad automatiseeritud töötlemisprotsessi kõrgeima täpsuse.
7. Järeldus
Magnetpadrunid muudavad selle, kuidas masinaoperaatorid töötlemisprotsessi ajal toorikuid kinni hoiavad. Magnetpadrunid mitte ainult ei vähenda töödeldava detaili kinnitamiseks ja vabastamiseks kuluvat aega, vaid tagavad ka kasutaja ohutuse. Kui te pole kindel, kuidas magnetpadrunid toorikuid hoiavad, vastab see artikkel teie küsimusele üksikasjalikult. GME Magnet on juhtiv magnetpadrunite tootja, kellel on kogemusi kõigi kategooriate padrunite valmistamisel. Kui teil on küsimusi mõne selles artiklis mainitud GME Magneti toote või magnetiliste padrunite kohta üldiselt, võtke meiega ühendust.
